태양광 휴대폰 케이스 만들기 ver2.0 - Final Design

<작품 소개>

태양광으로 충전이 되는 휴대폰 케이스를 만들어 보겠습니다. 제 휴대폰 기종은 Galaxy Note 10+입니다. 이전 버전이 프로토 타입이었다면, 이번에는 좀 더 깔끔하게 휴대가 가능하게 디자인 해보겠습니다.

generalthird.tistory.com/23

태양광 휴대폰 케이스 만들기 ver1.0 - prototype

<재료>

• 태양전지 0.5W, 6V 85mA, 80 x 58 x2.2 mm
• Pololu 5V Step-Up/Step-Down Voltage Regulator
• USB 3.1 커넥터 male type-C

C타입 충전기는 D+과 D-를 단락(short)시켜야 충전모드로 기능합니다!!!!

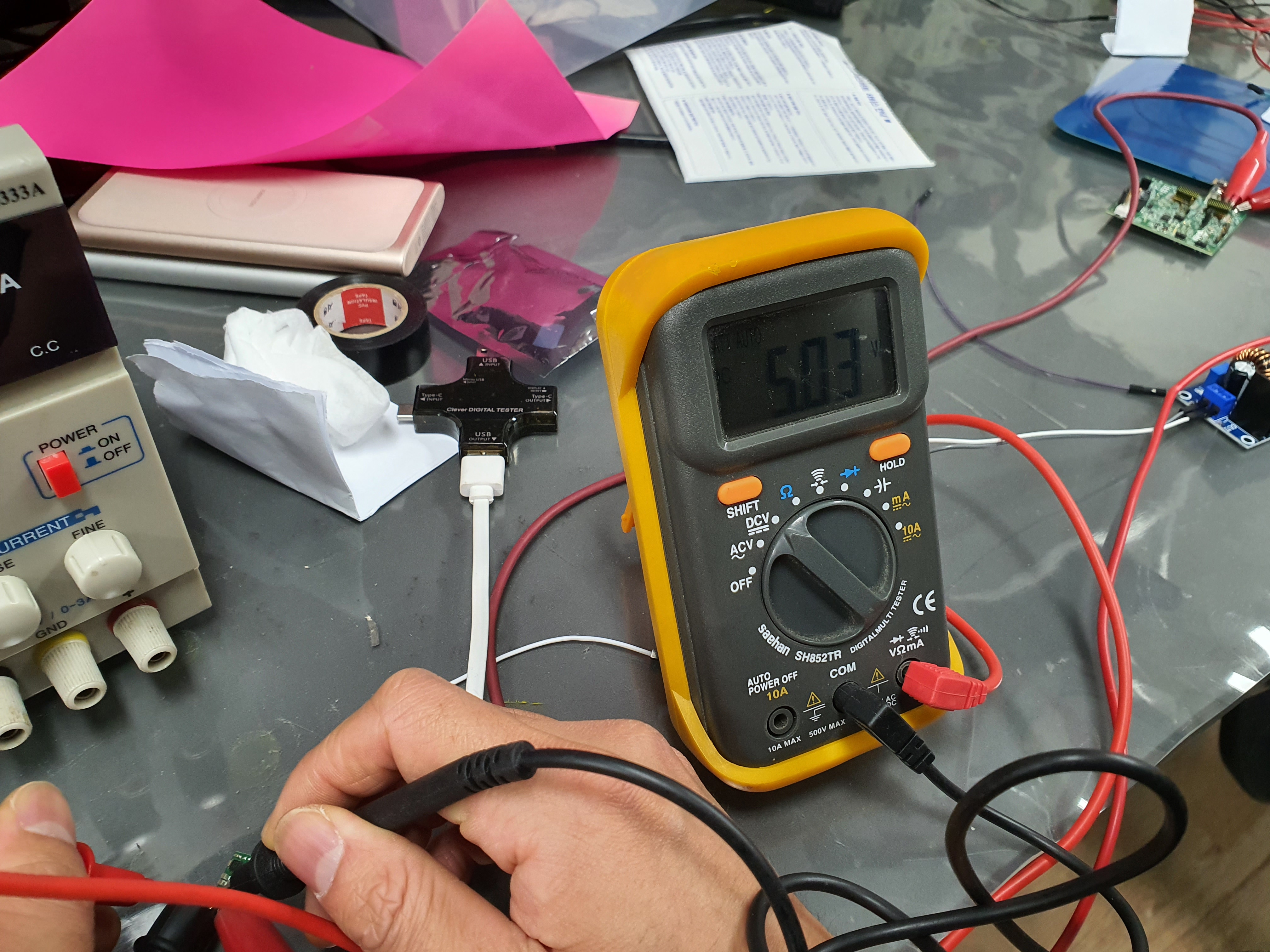

추가)레귤레이터 작동 Test!!! Step-up, Step-down해서 모두 5V를 출력합니다!!! 신기하네요 ㅎ

---

<케이스 외관 출력>

ver1.0에서 사용한 3D 모델을 수정해, 전선과 레귤레이터 태양전지를 숨길 수 있게 디자인하였습니다. 외관도 조금 멋있게 바꿨습니다. Fusion360을 이용해 모델링했습니다.

레귤레이터를 잘 숨길 수 있습니다.

---

<회로 구성>

아래와 같이 회로를 구성해주세요. 이때 가장 C타입 커넥터는 D+과 D-를 납땜을 통해, 단락(short)시켜야 충전모드로 작동한다는 점을 꼭 기억해주세요. 최종 연결모습은 다음과 같습니다.

태양열 케이스 앞에는 턱으로! 뒤는 3D펜으로 감싸줍니다!!!!

납땝은 요로코롬!! V_in과 V_out 방향에 유의해주세요! 가운데가 Ground(접지)입니다.

---

<최종 모습>

최종 조립모습은 다음과 같습니다!!!! 필터 씌워서 좀 이쁘게 색감을 넣어봤습니다. ㅎㅎ

태양광 케이스 친구들~~

어플리케이션으로 작동테스트도 해줍니다~! 잘 작동하는 것을 볼 수 있습니다.

---

<작동 영상>



---

<제작 시 유의사항>

1. 충전용이다 보니 두꺼은 테프론 와이어를 사용하는 걸 추천해요.

2. 0.5W라서 그렇게 급격한 충전효율을 가지진 않아요.... ㅎㅎ

3. 3D프린터로 케이스를 출력할땐, 필라멘트 수축률을 고려해주세요.. ㅎㅎ
