초간단 PCB Artwork 설계하기 <1. EasyEDA 가입하기>

아주아주 간단하게 PCB Artwork를 설계하는 방법에 대해 알아보겠습니다. 아래는 제가 직접 Artwork로 그려본 BPSK, ASK 회로입니다~! 이 글을 따라하면, 아래와 같은 PCB Artwork를 쉽게 설계할 수 있어요.

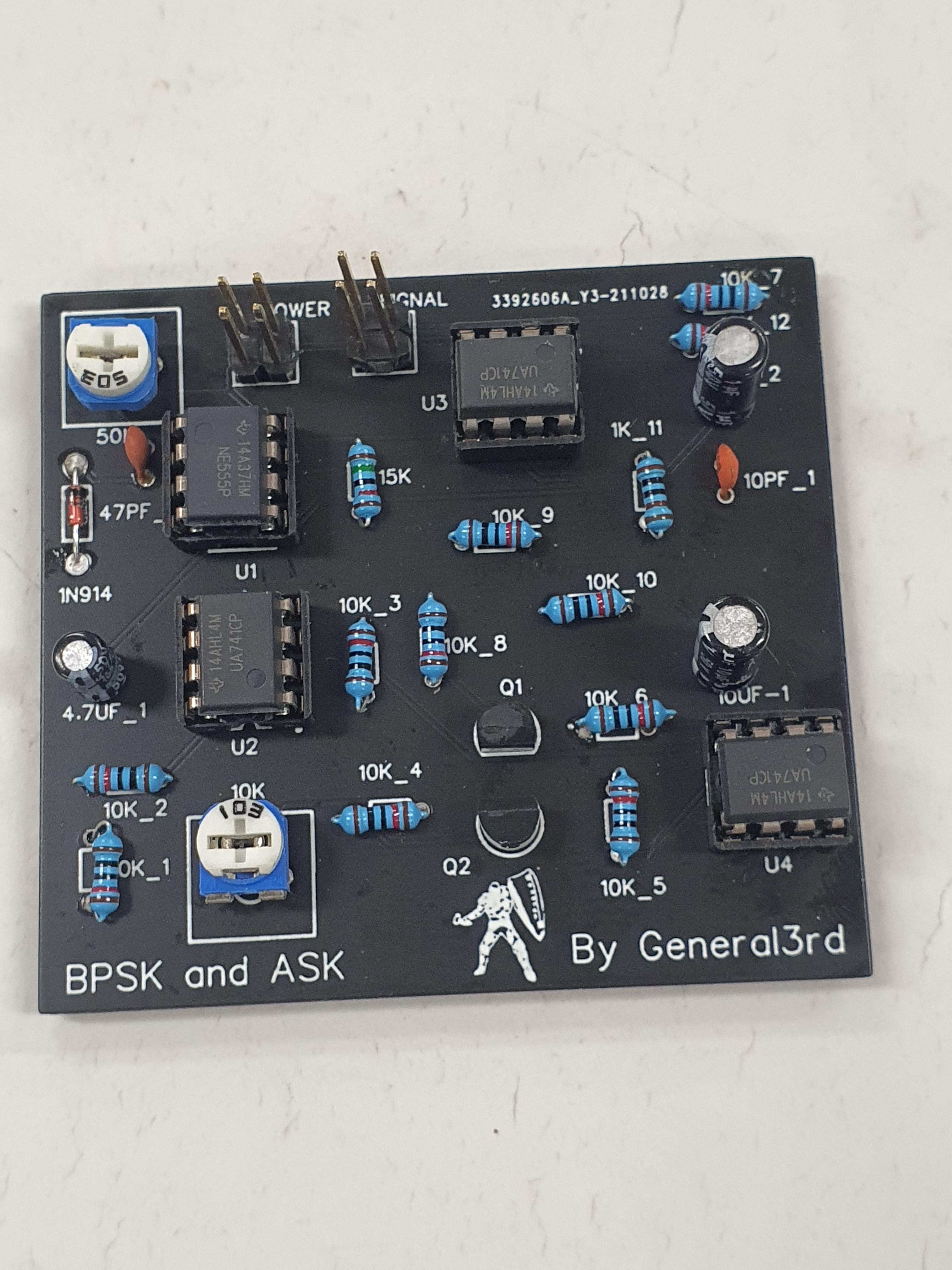

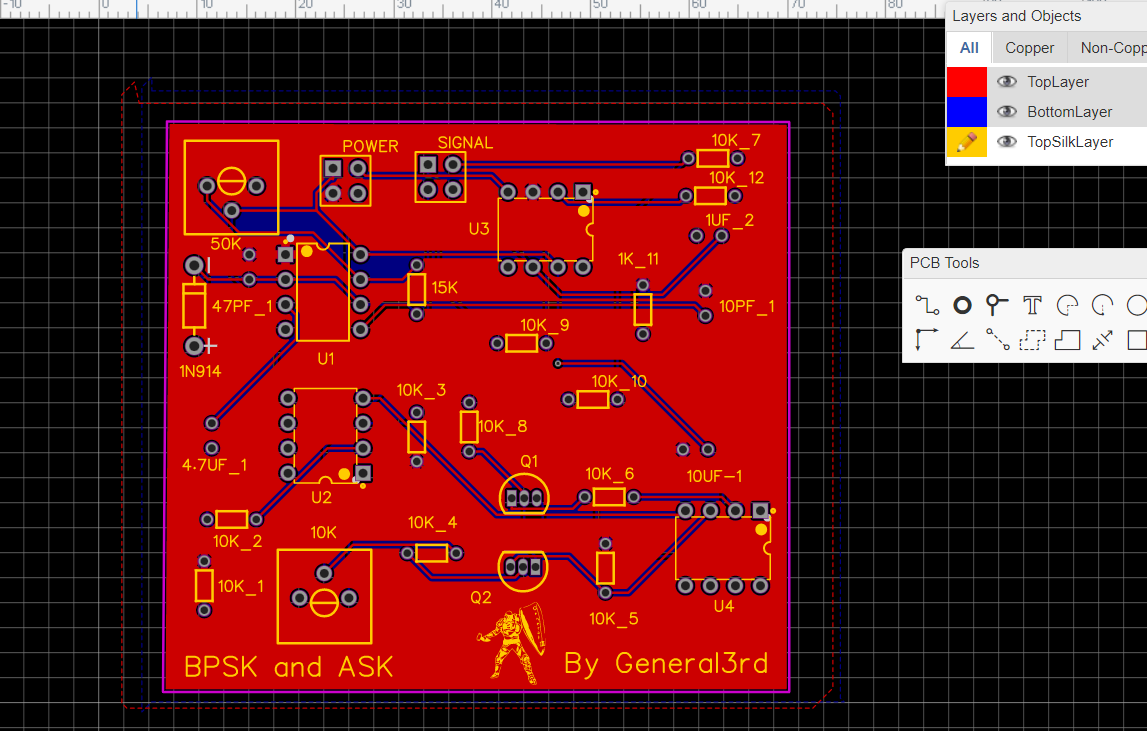

좌) PCB Artwork, 우) 실제 제작된 PCB

---

1단계) 어떤 프로그램을 쓸건가요?
PCB Artwork 설계툴로는 아마 OrCAD와 PADS가 가장 유명하지 않나 싶습니다. 하지만 이 친구들은 라이센스가 없으면, 쓰기 힘들죠 ㅠㅜ 그래서 무료이고, 클라우드 기반인 EasyEDA라는 툴을 소개하고자 합니다. JLCPCB라는 회사와 연결되어 있어서, 실제 제작까지 한번에!! 가능해서 편해요! 아래 사이트에 접속하면 됩니다.!

EasyEDA - Online PCB design & circuit simulator

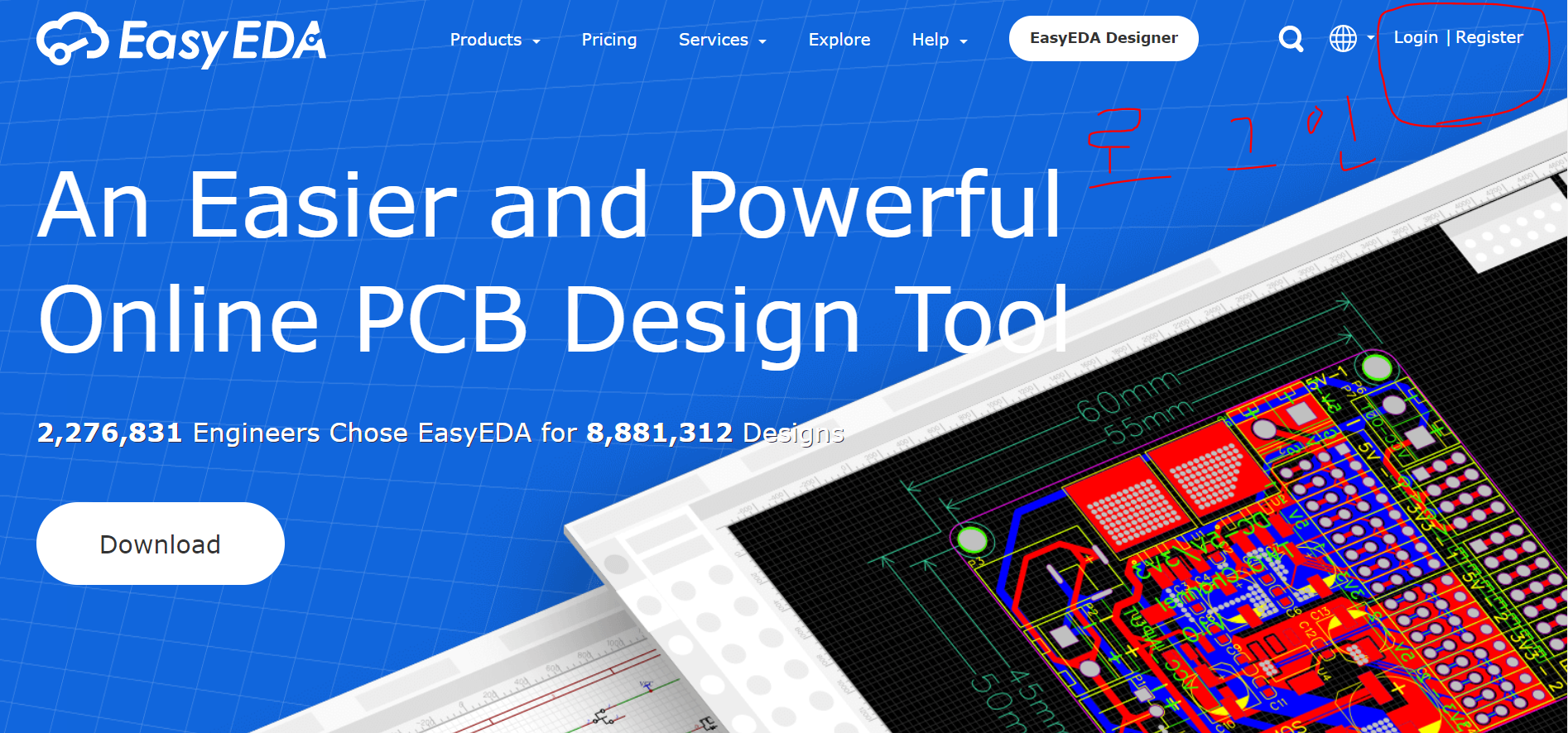

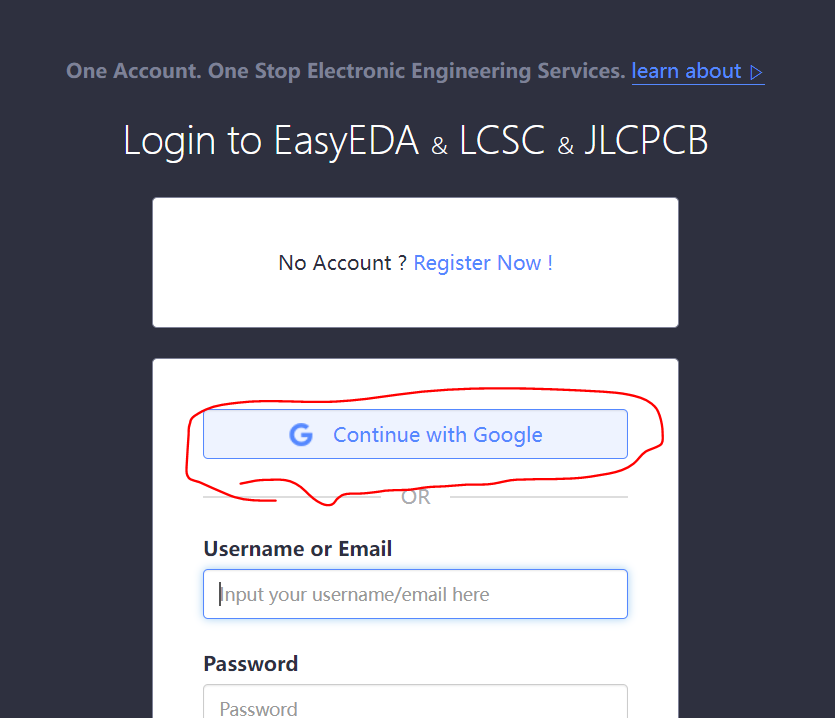

그리고 사이트에서 로그인해주세요~! Continue with Google하면 쉽게 사용가능해요.

로그인부터 촥촥~!

---

2단계) EasyEDA 실행시키기!!!

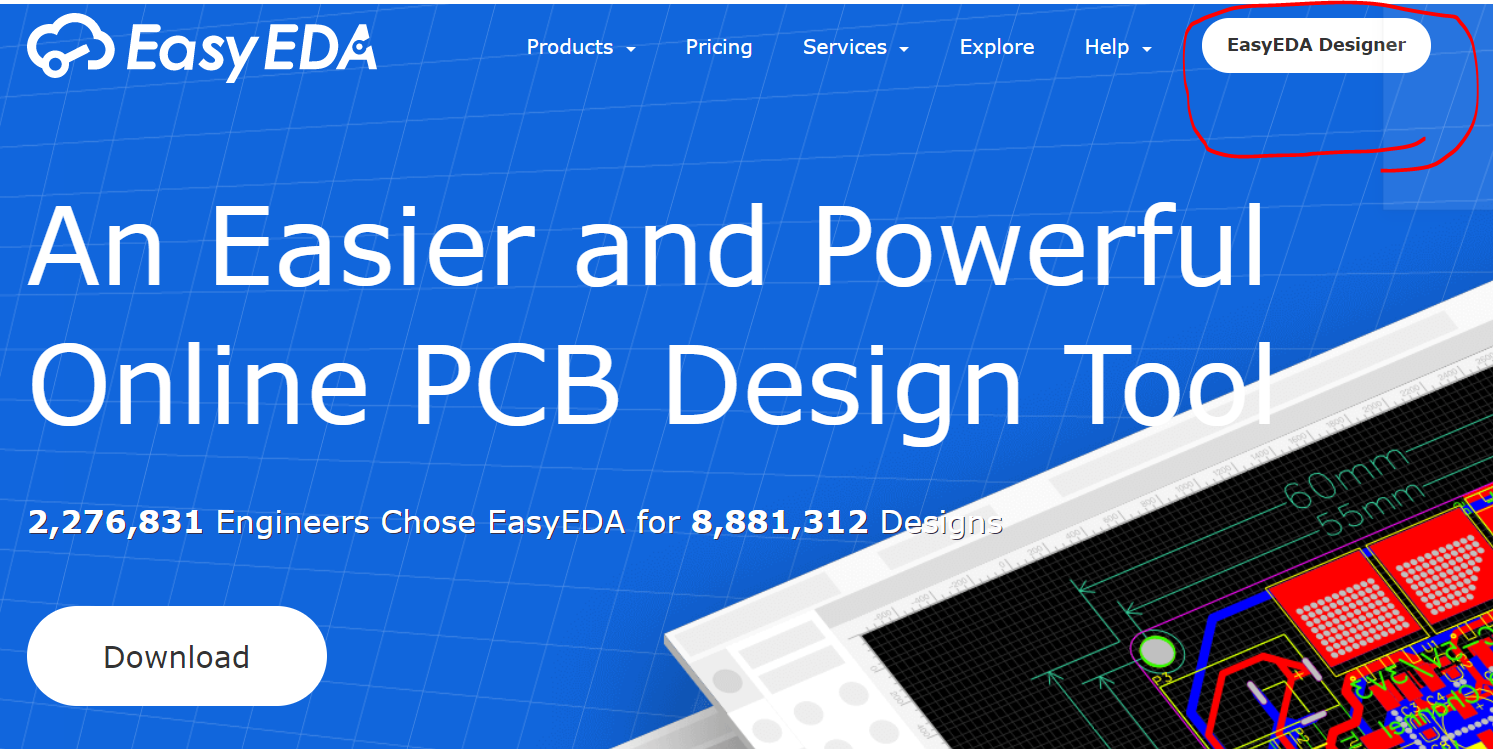

아래에 EasyEDA Designer 버튼을 눌러주세요.

우측 상단 버튼 클릭클릭하면

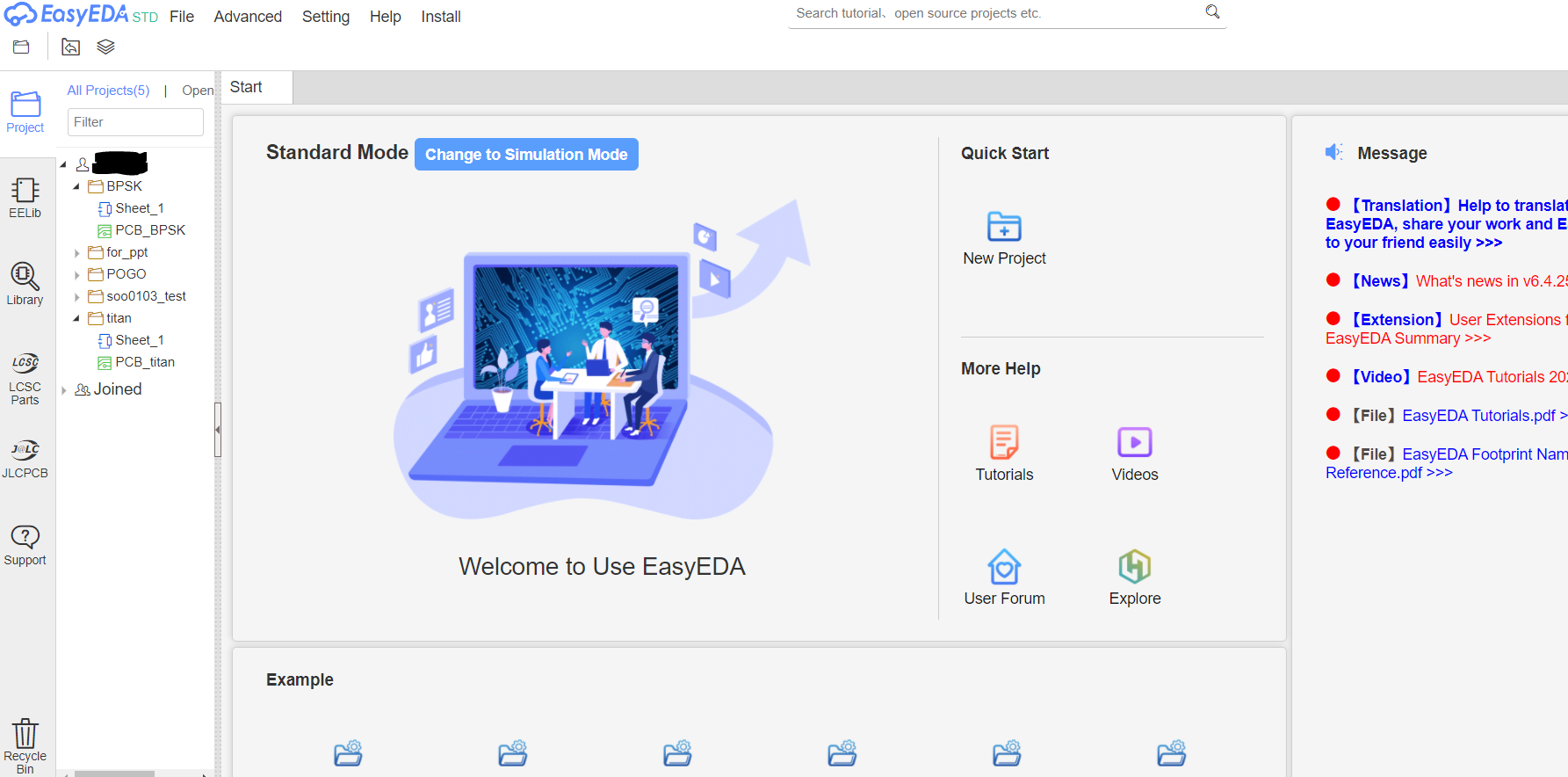

그럼 이렇게 EasyEDA 작업환경으로 들어올 수 있습니다.

---

3단계) 새 프로젝트 생성하기

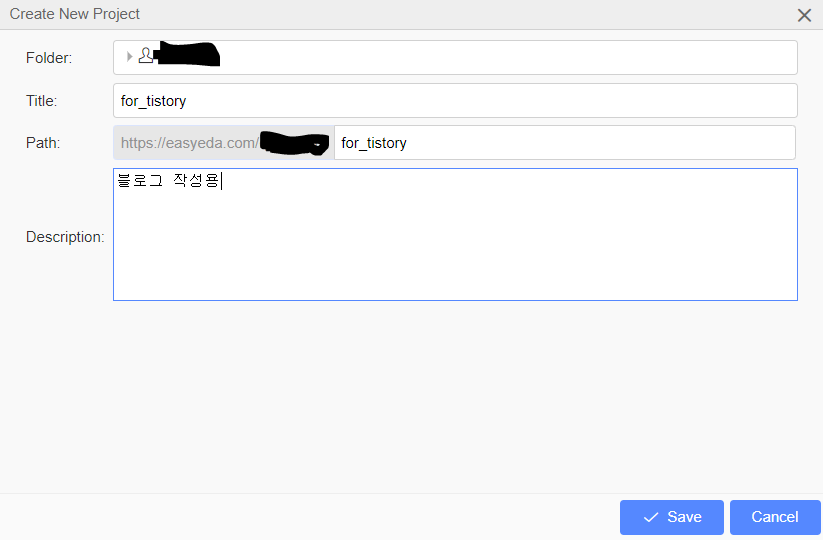

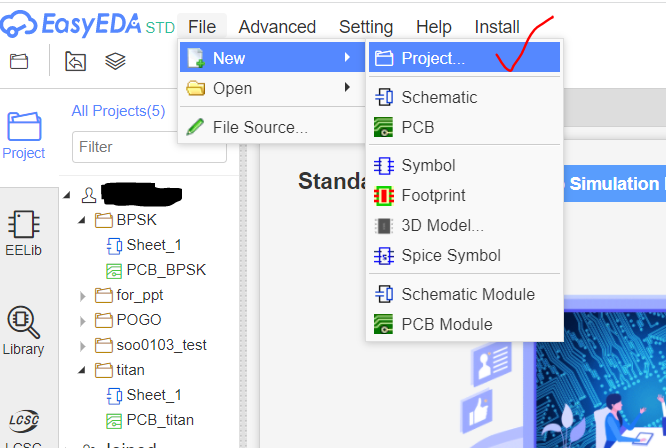

이제 저희가 작업할 프로젝트를 만들어 볼게요. File - New - Project 클릭! 저는 for_tistory라는 이름으로 하나 만들었습니다!!!

요로코롬, 새 프로젝트를 만들어줍니다.

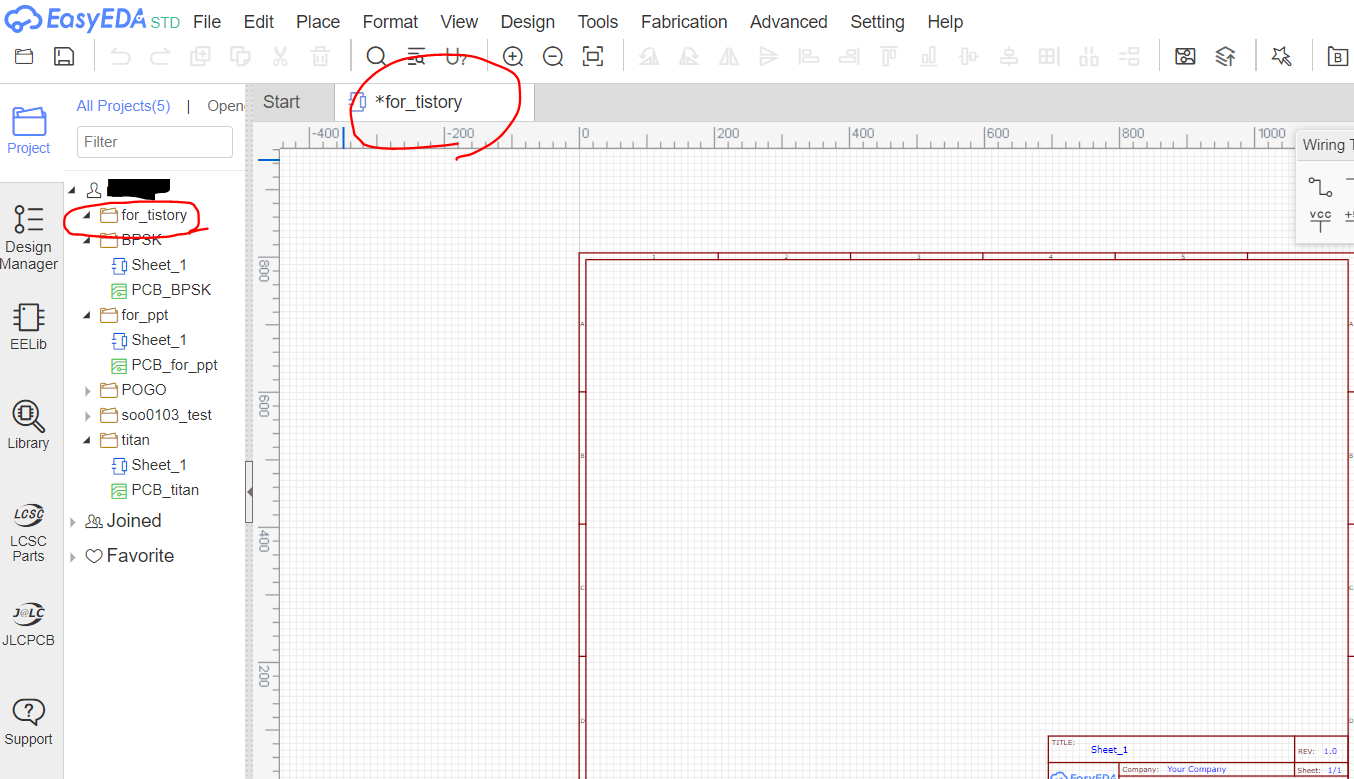

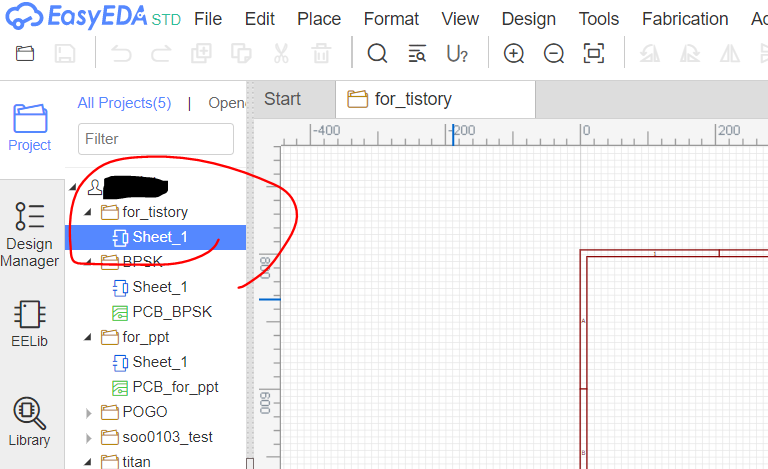

프로젝트를 생성하면 자동으로 Schematic이 하나 열려요. Ctrl + S로 저장한번 해주세요.



---

넵 이제, EasyEDA에서 프로젝트를 만들었습니다. 그럼 이제 schematic에 부품 배치하는 법은 다음 글에서 다룰게요! 링크는 여기 있습니다.!
